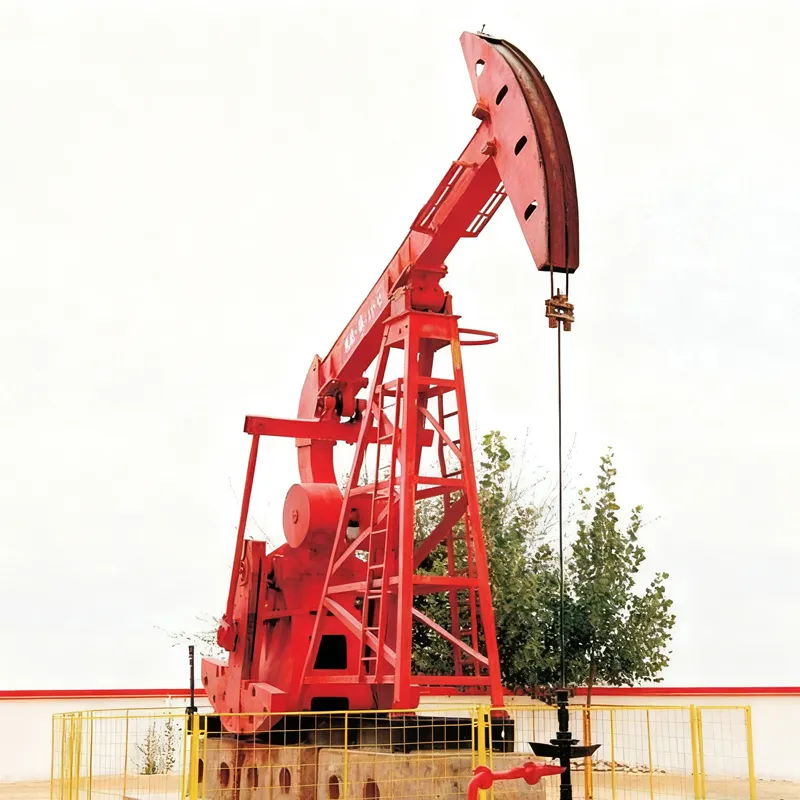

CYJP14-5.5-73HF Станок-качалка со смещенным вниз гантелеобразным балансиром —— Оборудование для эксплуатации особо тяжелых глубоких скважин
CYJP14-5.5-73HF — это сверхмощное оборудование, специально разработанное для сверхглубоких скважин (глубина скважины 3000–4000 м).
Описание
маркер
CYJP14-5.5-73HF — это сверхмощное оборудование, специально разработанное для сверхглубоких скважин (глубина скважины 3000–4000 м). Благодаря сочетанию номинальной нагрузки на точку подвеса 140 кН (31 000 фунтов), сверхдлинного хода 5,5 м и сверхвысокого крутящего момента 73 кН・м, оно преодолевает трудности при добыче в глубоких скважинах, характеризующихся высоким давлением жидкой колонны и высокой вязкостью сырой нефти (вязкость 80-150 мПа・с). Ее основные технологические преимущества заключаются в исключительной несущей способности в сочетании с эффективностью перекачки из глубоких скважин: нижний механизм балансировки с отклонением использует симметричную конструкцию с двумя штангами, увеличивая балансирующий крутящий момент в 1,8 раза по сравнению с традиционными моделями, что позволяет эффективно противодействовать огромным нагрузкам, возникающим при подъеме из глубоких скважин. Ультрадлинный ход 5,5 м, работающий в режиме «медленного всасывания, быстрого слива», сокращает время пребывания сырой нефти в скважине, смягчая влияние вязкости и повышая коэффициент извлечения из одной скважины на 15 %. Критически важные компоненты изготовлены из высокопрочных сплавов, а шатуны и коленчатые валы проходят термообработку закалкой и отпуском для достижения предела прочности на разрыв более 800 МПа, что обеспечивает устойчивую работу при длительных высоких нагрузках. Эта модель успешно применяется в зонах добычи ультраглубоких скважин, таких как Тарим и Джунгар, обеспечивая стабильную добычу сырой нефти из скважин глубиной 4000 метров и зарекомендовав себя как «основной актив» для разработки глубоких скважин.
В насосном агрегате с наклоненной вниз штангой в эффективном пространстве между поперечной балкой, соединительной тягой и опорной рамой установлено энергосберегающее устройство. Эта конструкция основана на конструктивных особенностях насосных агрегатов с разнофазным коромыслом и принципах энергосбережения насосных агрегатов с изогнутой балкой. Во время работы центр тяжести этого устройства движется по дугообразной траектории. Когда он находится вдоль оси вращения поворотной балки, его крутящий момент достигает максимального значения; когда он находится вблизи линии, перпендикулярной центру вращения поворотной балки, крутящий момент минимизируется. Благодаря оригинальному сочетанию этого принципа с механизмами балансировки кривошипа, устройство компенсирует колебания крутящего момента во время циклов насоса, тем самым снижая пиковые нагрузки крутящего момента.
1.Головка осла, 2. Поперечина, 3. Центральный подшипниковый корпус, 4. Опорный кронштейн, 5. Корпус штанги, 6. Поперечная балка в сборе, 7. Соединительная тяга, 8. Редуктор, 9. Защитный кожух ремня, 10. Электродвигатель, 11. Тормозной механизм, 12. Паспортная табличка, 13. Основание в сборе, 14. Защитный ограждающий кожух кривошипа, 15. Подножка в сборе, 16. Кривошипный механизм, 17. Подвесная веревочная подвеска
Таблица технических характеристик масляного насоса с нисходящим действием
| Серийный номер | Модель | Номинальная нагрузка на точку подвески (кН) | Ход (м) | Удары в минуту | Модель двигателя | Момент редуктора (кН·м) | Общий вес (т) | Габаритные размеры (длина × ширина × высота) (м) |
| 1 | CYJP4-1.5-13HF | 40 | 1.5 1.16 0.85 | 5 7 | Y132M-4 | 13 | 5.5 | 5.77*1.36*4.02 |
| 2 | CYJP5-2.1-13HF | 50 | 2.1 1.8 1.5 | 6 9 12 | Y160L-6 | 13 | 8.9 | 6.36*1.6*5.4 |
| 3 | CYJP6-2.5-26HF | 60 | 2.5 2.1 1.7 | 5 7 9 | Y180L-6 | 26 | 10.5 | 7.52*1.98*6.21 |
| 4 | CYJP8-2.5-26HF | 80 | 2.5 2.1 1.7 | 5 7 9 | Y180L-6 | 26 | 11 | 7.52*2.05*6.5 |
| 5 | CYJP14-5.5-73HF | 140 | 5.5 4.6 3.7 | 4 6 8 | Переменной частоты 55 кВт | 73 | 28.7 | 12.9*2.7*10.9 |
| 6 | CYJP16-5.5-89HF | 160 | 5.5 4.6 3.7 | 4 6 8 | Переменной частоты 55 кВт | 89 | 29.53 | 12.9*2.7*10.9 |
