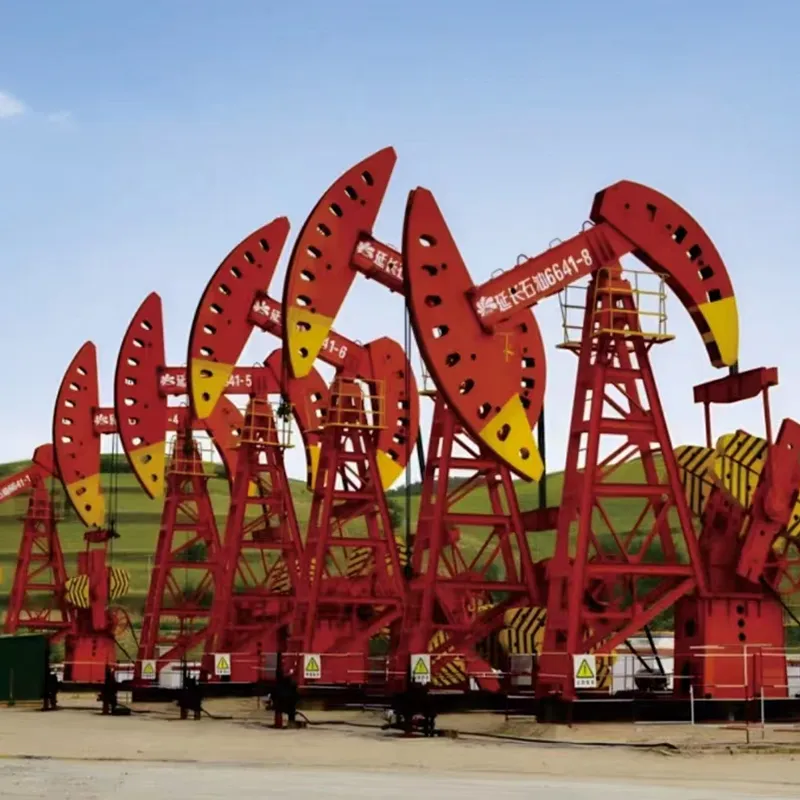

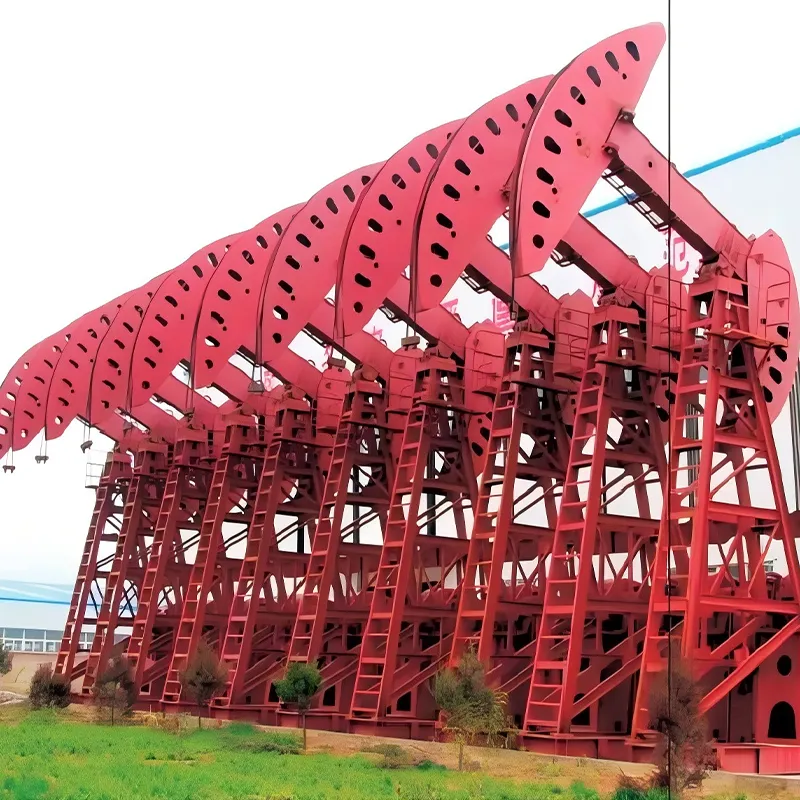

CYJS12-5.0-53HB Станок-качалка с двуплечными балансирами —— Эффективное решение для эксплуатации скважин с высокой нагрузкой и сложными условиями
Специально разработанный для тяжелых условий эксплуатации и сложной конфигурации скважин, CYJS12-5.0-53HB преодолевает ограничения добычи за счет сверхвысокой несущей способности и адаптивности к условиям скважины.
Описание
маркер
Специально разработанный для тяжелых условий эксплуатации и сложной конфигурации скважин, CYJS12-5.0-53HB преодолевает ограничения добычи за счет сверхвысокой несущей способности и адаптивности к условиям скважины. Номинальная нагрузка на точке подвеса 120 кН (25600 фунтов) и номинальный крутящий момент редуктора 53 кН·м позволяют ему эффективно работать с высоковязкой нефтью, а также в наклонных и горизонтальных скважинах.
Ключевые технологические усовершенствования реализованы в трех основных аспектах: во-первых, применение заднего балансира с эвольвентно-дугообразным профилем оптимизирует угол передачи, обеспечивая более равномерное распределение нагрузки и эффективно устраняя проблему эксцентричного износа в сложных условиях скважины; во-вторых, точность механизма регулировки балансира с зубчатой рейкой повышена на 30%, что позволяет быстро адаптироваться к изменениям продуктивности скважины, удерживая ошибку динамической балансировки в пределах ±2%; в-третьих, собственный вес машины увеличен до уровня 20 тонн, а комбинация башенной рамы и усиленного шатуна повысила стабильность на 25% по сравнению с моделями того же класса. Данная модель соответствует стандартам API, способна адаптироваться к суровым климатическим условиям, включая высокие температуры и влажность, и уже успешно реализовала модель эффективной эксплуатации "один станок на несколько скважин" на кустовых площадках различных нефтяных месторождений.
Станок-качалка с двуплечными балансирами представляет собой энергоэффективный агрегат длинного хода для добычи нефти низкой вязкости и высокообводненной нефти, также применимый для эксплуатации вязкой нефти. Конструкция оснащена задним плечом переменного радиуса с дугообразным профилем, а между балансиром и траверсой применено гибкое соединение. Это не только сохраняет преимущества обычных станков-качалок, но и обеспечивает такие характеристики как длинный ход, малые динамические нагрузки, незначительные колебания чистого крутящего момента, низкое энергопотребление, высокая эффективность, плавная работа и легкий запуск.
1.Гибкий штоковый канат, 2. Сальниковый патрон полированного штока, 3. Подвесной ролик, 4. Передний балансир, 5. Балансир (качалка), 6. Стойка, 7. Фундаментная рама (основание), 8. Тормозное устройство, 9. Силовой агрегат, 10. Тормозное предохранительное устройство, 11. Редуктор, 12. Кривошипный механизм, 13. Кривошипный штифт, 14. Шатун, 15. Траверса, 16. Приводной трос, 17. Площадка стойки, 18. Задний балансир, 19. Штифт крепления троса.
Таблица основных технических параметров станка-качалки с двуплечными балансирами
| № п/п | Модель | Номинальная нагрузка на точке подвеса (кН) | Ход (м) | Число качаний (кач/мин) | Модель электродвигателя | Крутящий момент редуктора (кН·м) | Масса оборудования (т) | Габариты (Д×Ш×В, м) |
| 1 | CYJS8-3.0-37HB | 80 | 2.1 2.6 3.0 | 5 7 9 | Y225S-8 | 37 | 14 | 8.01*2.13*7.67 |
| 2 | CYJS10-5.0-48HB | 100 | 3.0 4.0 5.0 | 4 5 6 | Y225M-8 | 48 | 24 | 9.3*2.14*10.5 |
| 3 | CYJS12-5.0-53HB | 120 | 3.0 4.0 5.0 | 4 5 6 | Y250M-8 | 53 | 32 | 9.3*2.76*10.5 |
