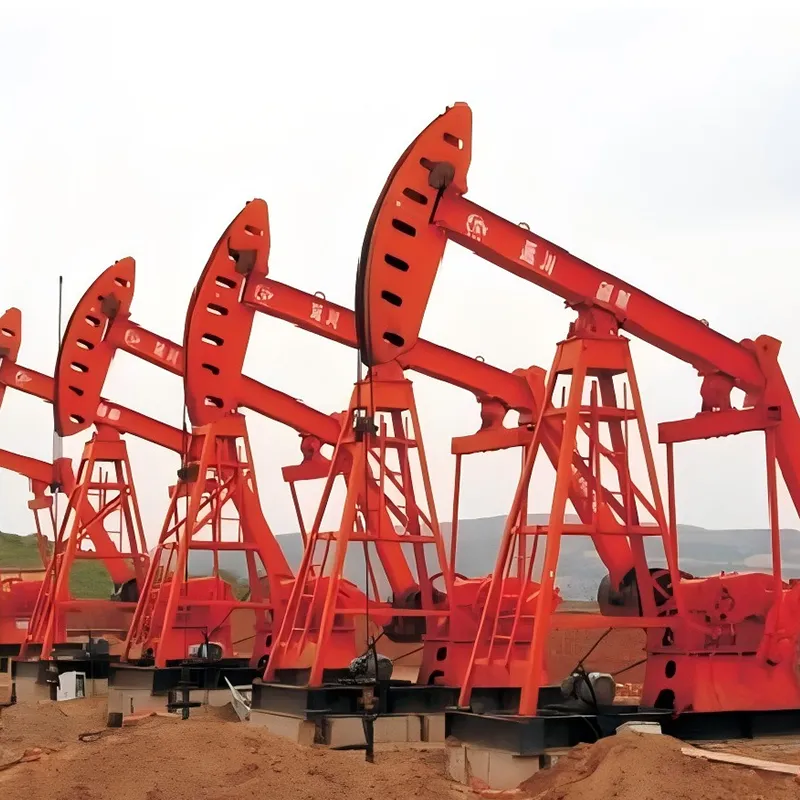

CYJT4-1.5-13HY Станок-качалка с регулируемым ходом и моментом —— Основная модель для стабильной добычи на стандартных средне-неглубоких скважинах
Для обеспечения стабильной эксплуатации на стандартных средне-неглубоких скважинах (глубина 1000-1500 м) модель CYJT4-1.5-13HY стала основной благодаря своей концепции “стабильность при средней нагрузке + самоприспосабливающийся момент”.
Описание
маркер
Для обеспечения стабильной эксплуатации на стандартных средне-неглубоких скважинах (глубина 1000-1500 м) модель CYJT4-1.5-13HY стала основной благодаря своей концепции "стабильность при средней нагрузке + самоприспосабливающийся момент". Номинальная нагрузка на точке подвеса 40 кН позволяет работать с нефтью средней вязкости (вязкость ≤50 мПа·с), ход в 1.5 м обеспечивает оптимальный режим отбора жидкости, а крутящий момент 13 кН·м динамически адаптируется через систему регулировки хода и момента: при колебаниях уровня жидкости в скважине механизм автоматически корректирует рабочие параметры, поддерживая соответствие выходного момента изменяющейся нагрузке, что предотвращает "холостой ход" или "перегрузку" и эффективно продлевает срок службы штанг и насоса. Кроме того, рама данной модели имеет модульную сборную конструкцию, что сокращает сроки монтажа на месте до 2 дней, а также установлена система интеллектуального предупреждения неисправностей, которая отслеживает в реальном времени ключевые параметры, такие как ток двигателя и температура редуктора. Широко применяется в плотных районах стандартных месторождений, таких как Северный Китай и Северная Цзянсу, со средним временем наработки на отказ на одну скважину более 300 дней.
Станок-качалка с регулируемым ходом и моментом представляет собой новое энергоэффективное оборудование для добычи нефти, разработанное на основе обычного балансирного станка-качалки путём изменения формы балансира и положения уравновешивания. Данный станок сочетает в себе преимущества эффективного уравновешивания и энергосбережения, характерные для станков-качалок с балансиром специальной формы, сохраняя при этом простоту конструкции, надежность, удобство эксплуатации и технического обслуживания, присущие обычным балансирным станкам-качалкам. Он подходит для добычи нефти в различных условиях и является оборудованием с высокими комплексными эксплуатационными показателями.
1.Головка балансира, 2. Балансир, 3. Опора балансира, 4. Сборочный узел стойки, 5. Сборочный узел траверсы, 6. Сборочный узел шатуна, 7. Сборочный узел подвесного рычага, 8. Сборочный узел редуктора, 9. Амортизирующее устройство, 10. Фундаментные болты, гайки и шайбы, 11. Кривошипный механизм, 12. Информационная табличка, 13. Сборочный узел основания, 14. Тормозное устройство, 15. Силовой агрегат, 16. Подвесной ролик
Таблица основных технических параметров станка-качалки с регулируемым ходом и моментом
| № п/п | Модель | Номинальная нагрузка на точке подвеса (кН) | Ход (м) | Число качаний (кач/мин) | Модель электродвигателя | Крутящий момент редуктора (кН·м) | Масса оборудования (т) | Габариты (Д×Ш×В, м) |
| 1 | CYJT3-1.5-9HY | 30 | 1.5 1.2 | 7 5 | Y132S-4 | 9 | 3.5 | 5.28*3.97*1.37 |
| 2 | CYJT4-1.5-13HY | 40 | 1.5 1.2 | 3 5 | Y132M-4 | 13 | 4.5 | 5.28*3.97*1.37 |
| 3 | CYJT4-1.8-9HY | 40 | 1.8 1.5
1.2 |
3 5 | Y132M-4 | 9 | 4.57 | 6.37*3.97*1.37 |
| 4 | CYJT5-2.5-18HY | 50 | 2.5 1.8 1.35 | 5 7 9 | Y160L-8 | 18 | 8 | 7.62*1.67*5.62 |
| 5 | CYJT6-2.5-26HY | 60 | 2.5 2.0 1.5 | 5 7 9 | Y132L-6 | 26 | 10.5 | 8.12*1.9*6.84 |
| 6 | CYJT8-3.0-26HY | 80 | 3.0 2.4 1.8 | 3 4 5 | Y200L-8 | 26 | 12 | 9.39*2.0*6.09 |
| 7 | CYJT10-3-37HY | 100 | 3.0 2.4 1.8 | 4 5 6 | Y225M-8 | 37 | 14.25 | 9.14*2.05*7 |
| 8 | CYJT12-3.6-53HY | 120 | 3.6 3.0 2.5 | 3 5 7 | Y225M-8 | 53 | 16 | 9.5*2.15*7.6 |
