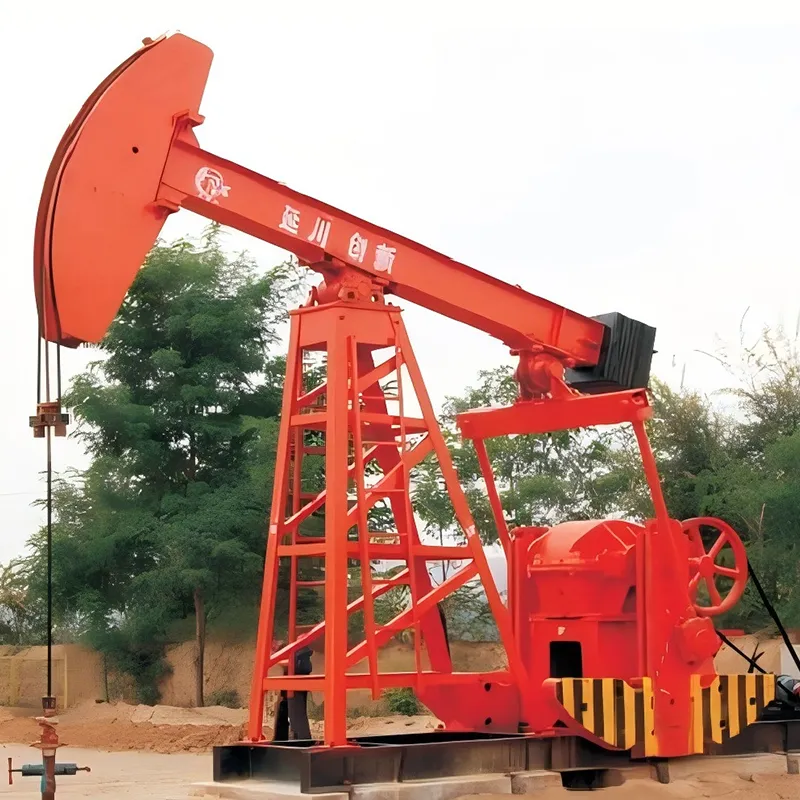

CYJY10-3.0-53HB специально разработан для сверхтяжелых условий эксплуатации в глубоких скважинах глубиной от 2500 до 3000 метров.
Описание
маркер
CYJY10-3.0-53HB специально разработан для сверхтяжелых условий эксплуатации в глубоких скважинах глубиной от 2500 до 3000 метров. Сочетание номинальной нагрузки на точку подвеса 100 кН, исключительно длинного хода 3,0 м и огромного крутящего момента 53 кН・м позволяет преодолевать препятствия при добыче, создаваемые высоким давлением жидкостного столба (≥25 МПа) в глубоких скважинах. Его гетерогенная конструкция использует технологию «двухфазной регулировки», независимо контролируя разность фаз между коленчатым валом и противовесом, чтобы повысить балансирующий крутящий момент в 1,6 раза по сравнению с традиционными моделями, эффективно противодействуя подъемным нагрузкам в глубоких скважинах. Ультрадлинный ход 3,0 м обеспечивает добычу нефти с «высоким рабочим ходом за один цикл», увеличивая суточную производительность на 22 % по сравнению с моделями с ходом 2,5 м. Ключевые компоненты изготовлены с использованием технологий ковки, а коленчатый вал и шатуны прошли термообработку закалкой и отпуском, что повысило усталостную прочность на 30 %. Эта модель, используемая в районах добычи на сверхглубоких скважинах, таких как Тарим и Джунгар, успешно обеспечила стабильную добычу сырой нефти из скважин глубиной 3000 м, сохраняя уровень отказов оборудования ниже 2 %.
Насосная установка гетерогенного типа унаследовала и сохранила все преимущества оригинальной традиционной балочной насосной установки. Она отличается простой, надежной и долговечной конструкцией с низкими затратами на техническое обслуживание, а также снижением номинального крутящего момента редуктора и номинальной мощности двигателя, что соответственно повышает грузоподъемность установки.
1.Узел головки осла 2. Узел коромысла 3. Узел опоры коромысла 4. Узел кронштейна 5. Узел поперечины 6. Узел соединительной тяги 7. Редуктор 8. Защитный кожух ремня 9. Узел двигателя 10. Узел тормоза 11. Защита коленчатого вала 12. Паспортная табличка 13. Узел основания 14. Механизм коленчатого вала 15. Узел анкерной балки 16. Узел подвесного кронштейна
Таблица технических характеристик для нефтеперекачивающей установки гетерогенного типа
| Серийный номер | Модель | Номинальная нагрузка на точку подвески (кН) | Ход (м) | Удары в минуту | Модель двигателя | Момент редуктора (кН·м) | Общий вес (т) | Габаритные размеры (длина × ширина × высота) (м) |
| 1 | CYJY3-1.5-9HB | 30 | 1.5 1.15 0.8 | 9 7 5 | Y132S-4 | 9 | 4.3 | 5.77*1.25*3.985 |
| 2 | CYJY4-1.5-13HF | 40 | 1.5 1.15 0.8 | 9 7 5 | Y132M-4 | 13 | 5.4 | 5.77*1.36*4.02 |
| 3 | CYJY5-2.1-18HF | 50 | 2.1 1.8 1.5 | 6 9 12 | Y160L-6 | 18 | 8.5 | 6.67*1.84*4.97 |
| 4 | CYJY6-2.5-26HF | 60 | 2.5 2.1 1.7 | 5 7 9 | Y180L-6 | 26 | 10.5 | 7.52*1.98*6.21 |
| 5 | CYJY8-2.5-26HF | 80 | 2.5 2.1 1.7 | 5 7 9 | Y180L-6 | 26 | 11.5 | 7.52*2.05*6.5 |
| 6 | CYJY10-3.0-53HB | 100 | 3.0 2.4 1.8 | 6 9 12 | Y250M-6 | 53 | 21.4 | 8.21*2.2*6.87 |
| 7 | CYJY12-4.2-73HB | 120 | 4.2 3.6 3 | 4 6 8 | 45кВт | 73 | 22.21 | 10.77*2.66*8.66 |
| 8 | CYJY14-5.5-73HF | 140 | 5.5 4.6 3.7 | 4 6 8 | 55кВт | 73 | 28.7 | 12.9*2.7*10.9 |
| 9 | CYJY16-5.5-89HF | 160 | 5.5 4.6 3.7 | 4 6 8 | 55кВт | 89 | 29.53 | 12.9*2.7*10.9 |
